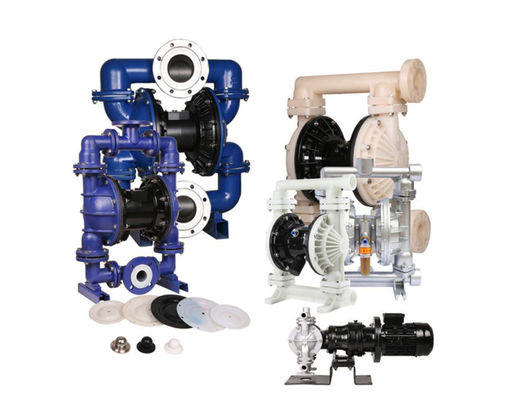

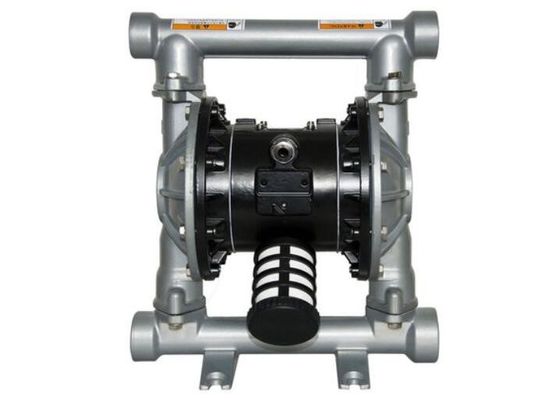

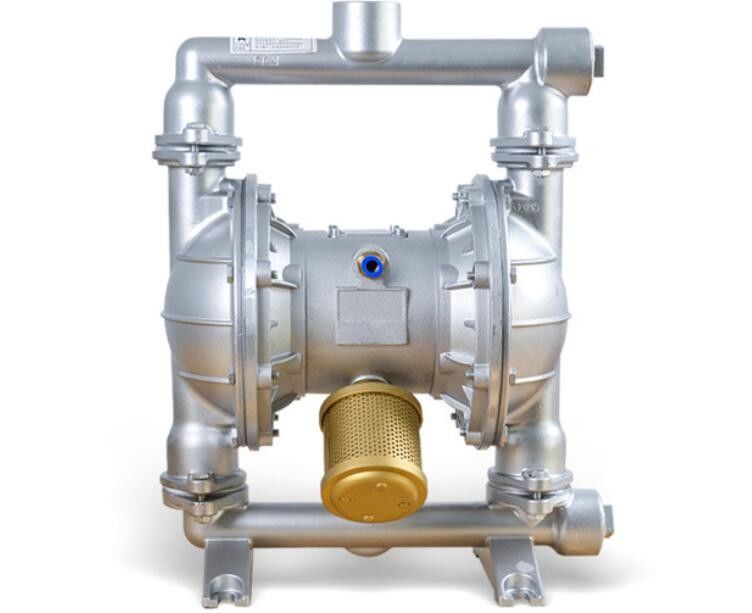

Bomba de diafragma de la serie QBY3
La bomba de diafragma QBY3 es las bombas de diafragma neumáticas de la 3ra generación que desarrollamos. Con calidad confiable y vida de servicio larga, vibración de poco ruido, pequeña, nunca desplome, ejecución fina seis ventajas. Líquidos de bombeo que pueden fluir, pero también fácil transportar un cierto medio que fluye, con la bomba, bombas sumergibles, protegiendo las bombas, bombas de fango y otra maquinaria e impurezas del transporte muchas ventajas:
1. Ninguna agua de irrigación, succión hasta 5 metros, cabeza hasta 70 metros, la presión del mercado > 7bar
2. Flujo amplio y buen funcionamiento, que permite el diámetro máximo de la partícula de 10 milímetros. Fango de bombeo, impurezas, desgaste mínimo en la bomba
3. La cabeza, atraviesa la válvula abierta para realizar el ajuste stepless (el regulador de presión entre 1-7bar)
4. La bomba no tiene ninguna pieza móvil, ningunos sellos, medio agotado diafragmas y la bomba que funciona con las piezas, medio de trabajo se separa totalmente del medio de la transmisión no se escapa hacia fuera. Los medios tóxicos, volátiles o corrosivos tan del bombeo, no causarán la contaminación ambiental y el peligro a la seguridad personal.
5. No tenga lugares de la electricidad, inflamables y explosivos seguros y confiables.
6. Puede ser sumergido en el medio.
7. La parada fácil de utilizar, confiable, abierta simplemente abierta y cierra la válvula de gas, incluso por largos periodos debido a accidente o la parada súbita que corre sin medios no dará lugar a daño a la bomba, una vez que la sobrecarga, la bomba cierra automáticamente, con funcionamiento de la autopretección, cuando la carga está de nuevo a normal, y puede comenzar automáticamente a correr.
8. La estructura simple, piezas menos que llevan, la bomba es simple instalar, mantenimiento fácil, bombeando medio no puede entrar en el contacto con la válvula y la palanca de acoplamiento y otras piezas móviles, a diferencia de otros tipos de bombas debido al rotor, pistón, engranaje, paleta que sale de otras partes del funcionamiento del desgaste de la disminución gradual
9. Puede transmitir el líquido adhesivo (viscosidad menos de 10.000 cps)
10. Esta bomba funciona sin la lubricación del aceite, incluso estando desocupada; no tiene ninguna influencia en la bomba, que es una característica importante de esta bomba.
Uso
1. Industria química: ácidos, bases, solventes, suspensiones, dispersión
2. industria petroquímica: petróleo crudo, aceite pesado, grasa, fango, barro, etc.
3. industria de pintura: resinas, solventes, colorantes, pinturas, etc.
4. industria química diaria: los detergentes, champúes, lociones, baten, mano baten, tensioactivador.
5. cerámica: fango, mezcla de cerámica, cal, mezcla de la arcilla.
6. minería: mezcla del carbón, magma, fango, mortero, explosivos de mezcla, lubricantes, etc.
7. tratamiento de aguas: cal, sedimento suave, aguas residuales, sustancias químicas, aguas residuales.
8. industria alimentaria: chocolate semisólido líquido, sal, vinagre, jarabe, aceite vegetal, aceite de soja, miel, sangre de animal.
9. industria de las bebidas: levadura, jarabes, concentrados, mezcla líquida, vino, zumo de fruta, jarabe de maíz, etc.
10. industria farmacéutica: solventes, ácidos, álcalis, líquido del extracto de la planta, ungüento, plasma y otras medicinas líquidas.
11 papel: una carpeta, resina, pintura, tinta, pintura, tal como peróxido de hidrógeno.
12. Electrónica: solventes, plateando el líquido, quitamanchas, ácido sulfúrico, ácido nítrico, ácido inútil, ácidos corrosivos, puliendo.
industria 13.textile: tintes químicos, resinas, caucho y así sucesivamente.
14.Construction: mezcla del agua, pegamentos de la baldosa cerámica, pulpa de la roca, finales del techo, etc.
industria 15.Car: el pulido bate, los aceites, los líquidos refrigeradors, pintura automotriz, pintura de emulsión del aceite, barniz, los añadidos claros de la inspección, líquido de desengrase, pintura, etc….
industria 16.Furniture: pegamentos, barnices, dispersiones, solventes, pinturas, pegamento de madera blanco, resina de epoxy, carpeta del almidón.
17.Metallurgy, bastidor e industria de teñido: la mezcla, los hidróxidos y los carburos del metal quieren, pulpa del lavado del polvo.
Parámetros del bomba-funcionamiento del diafragma de la serie QBY3
| Modelo no. |
Max Flow |
Max Flow |
Cabeza |
Presión del mercado |
Succión |
Diámetro de la partícula |
Presión de la fuente |
Consumo del aire |
| (m3/h) |
LPM |
(m) |
(kgf/cm2s) |
(m) |
(milímetro) |
(kbf/cm2s) |
(m3/min) |
| QBY3-10 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
10 |
7 |
0,3 |
| QBY3-15 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
15 |
7 |
0,3 |
| QBY3-20 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0,6 |
| QBY3-25 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0,6 |
| QBY3-25A |
9 |
151 |
84 |
5,4 |
8,4 |
25 |
8,4 |
0,9 |
| QBY3-32 |
9 |
151 |
84 |
5,4 |
8,4 |
32 |
8,4 |
0,9 |
| QBY3-40 |
9 |
151 |
84 |
5,4 |
8,4 |
40 |
8,4 |
1,5 |
| QBY3-50 |
22 |
378,5 |
84 |
5,48 |
8,4 |
50 |
8,4 |
1,5 |
| QBY3-65 |
22 |
378,5 |
84 |
5,48 |
8,4 |
65 |
8,4 |
1,5 |
| QBY3-80 |
34 |
568 |
84 |
5,48 |
8,4 |
80 |
8,4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5,48 |
8,4 |
100 |
8,4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8,4 |
125 |
8,4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8,4 |
150 |
8,4 |
5 |
